Нотация и семантика языка UML



Ветвление потока управления


Одна из особенностей диаграммы последовательности - возможность визуализировать простое ветвление процесса. Для изображения ветвления используются две или более стрелки, выходящие из одной точки фокуса управления объекта (объект ob1 на рис. 8.5). При этом рядом с каждой из них должно быть явно указано соответствующее условие ветви в форме булевского выражения.

Количество ветвей может быть произвольным, однако наличие ветвлений может существенно усложнить интерпретацию диаграммы последовательности. Предложение-условие должно быть явно указано для каждой ветви и записывается в форме обычного текста, псевдокода или выражения языка программирования. Это выражение всегда должно возвращать некоторое булевское выражение. Запись этих условий должна исключать одновременную передачу альтернативных сообщений по двум и более ветвям. В противном случае на диаграмме последовательности может возникнуть конфликт ветвления.


Рис. 8.5.  Графическое изображение бинарного ветвления потока управления на диаграмме последовательности

С помощью ветвления можно изобразить и более сложную логику взаимодействия объектов между собой (объект ob1 на рис. 8.6). Если условий более двух, то для каждого из них необходимо предусмотреть ситуацию единственного выполнения. Описанный ниже пример относится к моделированию взаимодействия программной системы обслуживания клиентов в банке. В этом примере диаграммы последовательности объект ob1 вызывает выполнение действий у одного из трех других объектов.

Условием ветвления может служить сумма снимаемых клиентом средств со своего текущего счета. Если эта сумма превышает 1500$, то могут потребоваться дополнительные действия, связанные с созданием и последующим разрушением объекта Класса 1. Если же сумма превышает 100$, но не превышает 1500$, то вызывается операция или процедура объекта ob3. И, наконец, если сумма не превышает 100$, то вызывается операция или процедура объекта ob2. При этом объекты ob1, ob2 и ob3 постоянно существуют в системе.
Последний объект создается от Класса 1 только в том случае, если справедливо первое из альтернативных условий. В противном случае он может быть никогда не создан.


Рис. 8.6.  Графическое изображение тернарного ветвления потока управления на диаграмме последовательности

Объект ob1 имеет постоянный фокус управления, а все остальные объекты - получают фокус управления только для выполнения ими соответствующих операций.

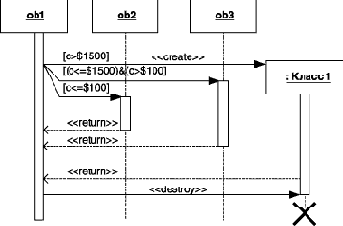

На диаграммах последовательности при записи сообщений также могут использоваться стереотипы, рассмотренные ранее при построении диаграммы кооперации (лекция 7). Их семантика и синтаксис остаются без изменения, как они определены в нотации языка UML. Ниже представлена диаграмма последовательности для описанного выше случая ветвления, дополненная стереотипными значениями отдельных сообщений (рис. 8.7). Очевидно, эта диаграмма последовательности является более выразительной и простой для своей содержательной интерпретации.


Рис. 8.7.  Диаграмма последовательности со стереотипными значениями сообщений

Как уже отмечалось ранее, сообщения могут иметь собственное имя, в качестве которого выступает имя операции, вызов которой инициируют эти сообщения у принимающего объекта. В этом случае рядом со стрелкой записывается имя операции с круглыми скобками, в которых могут указываться параметры или аргументы соответствующей операции. Если параметры отсутствуют, то скобки после имени операции все равно должны быть изображены.
