. Разработка диаграммы развертывания в среде Rational Rose


Диаграмма развертывания является второй составной частью физического представления модели. Активизация диаграммы развертывания может быть выполнена одним из следующих способов:

  • Щелкнуть на кнопке с изображением диаграммы развертывания на стандартной панели инструментов.

  • Дважды щелкнуть на пиктограмме представления развертывания в браузере (Deployment View).

  • Через пункт меню Browse-»Deployment Diagram (Браузер-»Диаграмма развертывания).

    • После активизации диаграммы развертывания специальная панель инструментов приобретет следующий вид (рис. 12.20).

    Рис. 12.20. Внешний вид специальной панели инструментов для диаграммы развертывания

    Работа с диаграммой развертывания состоит в создании процессоров и устройств, их спецификации, установлении связей между ними, а также добавлении и спецификации процессов. Применительно к отдельным процессорам можно использовать стереотипы.

    Ниже приводится пример графического изображения диаграммы развертывания (рис. 12.21).

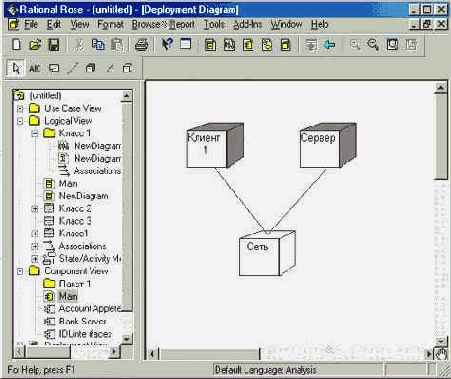

    Рис. 12.21. Пример графического изображения диаграммы развертывания в среде Rational Rose

    Одним из наиболее мощных свойств среды Rational Rose является возможность генерации программного кода после построения модели. Как уже отмечалось ранее, возможность генерации текста программы на том или ином языке программирования зависит от установленной версии Rational Rose.

    Общая последовательность действий, которые необходимо выполнить для этого, состоит из шести этапов:

  • Проверка модели независимо от выбора языка генерации кода.

  • Создание компонентов для реализации классов.

  • Отображение классов на компоненты.

  • Установка свойств генерации программного кода.

  • Выбор класса, компонента или пакета.

  • Генерация программного кода.

    • Особенности выполнения каждого из этапов могут изменяться в зависимости от выбора языка. В среде Rational Rose предусмотрено задание достаточно большого числа свойств, характеризующих как отдельные классы, так и проект в целом. Однако описание этих свойств выходит за пределы настоящей книги.
